시린지 비젼 검사
외관 · 이물 · 누액 · 충진량 검사
1ml, 3ml 호환 가능, 액체, 서스펜션, 점성, 겔
100BPM / 6000BPH
네스팅, 디네스팅, Tub 자동 재순환
검사 항목 추가 가능(스테이션), 고객 맞춤형 솔루션
부드러운 핸들링 – 손상 파손 방지 및 기포 최소화
고휘도 LED 조명과 고해상도 디지털 카메라로 고속/정밀판독
Ai deep learning, Rule-based 알고리즘 적용으로 검사 정밀도와 신뢰성 강화
내부 외부 이물 분리 검출 기술 특허 출원
Fail safe reject verification, Gap 보상
빠르고 쉬운 컨버젼
사용자 친화적 HMI, RPV(원격 매개변수 설정 및 검증)
USFDA 21CFR Part 11 준수
21.5인치 대형 터치스크린
빠른 납기 및 기술 지원

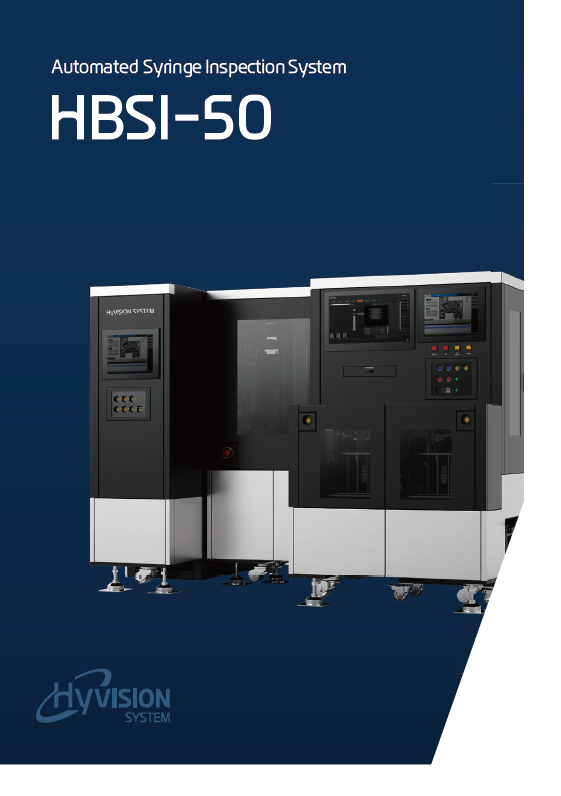

하이비전시스템의 HBSI-50은 1 ml, 3 ml, 5 ml 시린지를 **저속(3,000 BPH)**으로 정밀 검사할 수 있는 솔루션으로, 디네스팅 자동화와 AI 딥러닝 및 Rule-based 알고리즘을 적용하여 높은 검사 정확도를 구현합니다. 특히 내부·외부 이물 분리 검출 특허 기술을 통해 정밀도와 신뢰성을 극대화하였으며, 양품 배출 시에는 공정 및 라인 구성에 따라 Bulk 배출 또는 In-line 배출 방식을 유연하게 선택할 수 있습니다. 또한 US FDA 21 CFR Part 11을 준수하고, 사용자 친화적인 HMI와 빠른 컨버전을 지원하여 생산 효율성과 운영 편의성을 동시에 제공하는 최첨단 시린지 검사 솔루션입니다.

시린지 비젼 검사
외관 · 내외부 이물 · 누액 · 충진량 검사
1ml, 3ml, 5ml 호환 가능, 액체, 서스펜션, 점성, 겔
50UPM / 3000UPH
디네스팅, In-line 통합 운용 가능
검사 항목 추가 가능(스테이션), 고객 맞춤형 솔루션
부드러운 핸들링 – 손상 파손 방지 및 기포 최소화
고휘도 LED 조명과 고해상도 디지털 카메라로 고속/정밀판독
Ai deep learning, Rule-based 알고리즘 적용으로 검사 정밀도와 신뢰성 강화
내부 외부 이물 분리 검출 기술 특허 출원 (배럴, 숄더, 스토퍼 top/side 적용)
빠르고 쉬운 컨버젼
사용자 친화적 HMI, RPV(원격 매개변수 설정 및 검증)
USFDA 21CFR Part 11 준수
21.5인치 대형 터치스크린
빠른 납기 및 기술 지원

검사종류	항목	상세	De/Opt
1. 외관 결함검사	시린지 본체 (Barrel)	균열, 긁힘 등을 검사합니다.	Default
	플랜지 (Flange)	플랜지 부분에 균열이나 찢어짐이 있는지 검사합니다.	Optional
	캡 (Cap)	캡의 올바른 부착 상태, 각도 정렬 여부, 흑점 또는 오염물의 유무를 확인합니다.	Default
	숄더 (Shoulder)	결함이나 외관 불량 여부를 검사합니다.	Default
	스토퍼 (Stopper)	스토퍼 부분에 균열이나 찢어짐이 있는지 검사합니다.	Default
	플랜지 (Flange)	플랜지 부분에 균열이나 찢어짐이 있는지 검사합니다.	Optional
	니들 쉴드 검사	니들 쉴드가 올바르게 장착되어 있는지, 외관상 결함이 없는지 검사하여 주사 바늘의 안전성과 제품의 외관 품질을 보장합니다.	Optional

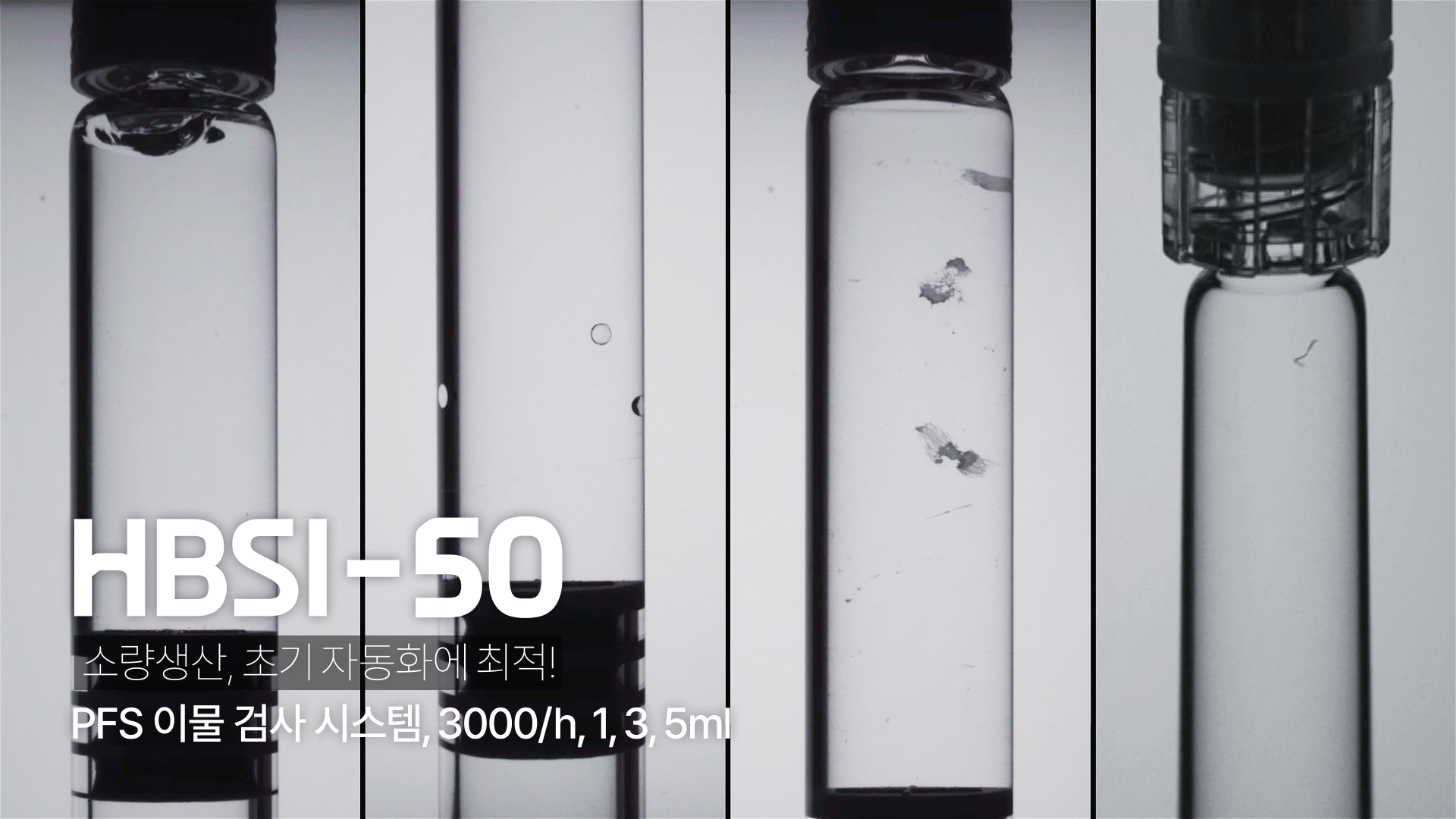

2. 이물 검사	내부 이물 검사	시린지 내부에 혼입된 불순물(ex: 플라스틱, 금속, 섬유, 유리)을 검사합니다.	Default
	외부 이물 검사	특허 출원된 기술로 시린지 외부 이물을 내부 이물과 구분하여 검사 신뢰성을 높이고 불필요한 ‘Fail’판정을 방지함으로써 수율을 개선합니다.	Default
	기포/이물 분리 검사	액 내 발생한 기포이나 미세기포, 공기 혼입을 이물과 분리 검사하여 오검 및 과검을 방지합니다.	Default
	이물 색상 검사	백색, 흑색, 갈색, 투명 이물 등 색상별로 분류하여 검사합니다.	Optional
3. 누액 검사	누출 검사	Stopper 사이드 누액 확인을 통해 밀봉 상태를 검사합니다.	Default
4. 충진 레벨 검사	정확한 용량 확인	약물이 정확한 용량으로 충진되었는지 검사합니다.	Default

하이비전시스템의 HBSI-50은 1 ml, 3 ml, 5 ml 시린지를 **저속(3,000 BPH)**으로 정밀 검사할 수 있는 솔루션으로, 디네스팅 자동화와 AI 딥러닝 및 Rule-based 알고리즘을 적용하여 높은 검사 정확도를 구현합니다. 특히 내부·외부 이물 분리 검출 특허 기술을 통해 정밀도와 신뢰성을 극대화하였으며, 양품 배출 시에는 공정 및 라인 구성에 따라 Bulk 배출 또는 In-line 배출 방식을 유연하게 선택할 수 있습니다. 또한 US FDA 21 CFR Part 11을 준수하고, 사용자 친화적인 HMI와 빠른 컨버전을 지원하여 생산 효율성과 운영 편의성을 동시에 제공하는 최첨단 시린지 검사 솔루션입니다.

검사 종류	항목	상세	De/Opt
1. 외관 결함 검사	시린지 본체 (Barrel)	균열, 긁힘 등을 검사합니다.	Default
	캡 (Cap)	캡의 올바른 부착 상태, 각도 정렬 여부, 흑점 또는 오염물의 유무를 확인합니다.	Default
	숄더(Shoulder)	결함이나 외관 불량 여부를 검사합니다.	Default
	스토퍼 (Stopper)	스토퍼 부분에 균열이나 찢어짐이 있는지 검사합니다.	Default
	플랜지 (Flange)	플랜지 부분에 균열이나 찢어짐이 있는지 검사합니다.	Optional
	니들 쉴드 검사	니들 쉴드가 올바르게 장착되어 있는지, 외관상 결함이 없는지 검사하여 주사 바늘의 안전성과 제품의 외관 품질을 보장합니다.	Optional
2. 이물 검사	내부 이물 검사	시린지 내부에 혼입된 불순물(ex: 플라스틱, 금속, 섬유, 유리 등)을 검사합니다.	Default
	외부 이물 검사	특허 출원된 기술로 시린지(배럴, 숄더, 스토퍼 Top/Side) 외부 이물을 내부 이물과 구분하여 불필요한 ‘Fail’판정을 방지함으로써 수율을 개선합니다.	Default
	기포/이물 분리 검사	액 내 발생한 기포이나 미세기포, 공기 혼입을 이물과 분리 검사하여 오검 및 과검을 방지합니다.	Default
	이물 색상 검사	백색, 흑색, 갈색, 투명 이물 등 색상별로 분류하여 검사합니다.	Optional
3. 누액 검사	누출 검사	Stopper 사이드 누액 확인을 통해 밀봉 상태를 검사합니다.	Default
4. 충진 레벨 검사	정확한 용량 확인	약물이 정확한 용량으로 충진되었는지 검사합니다.	Default

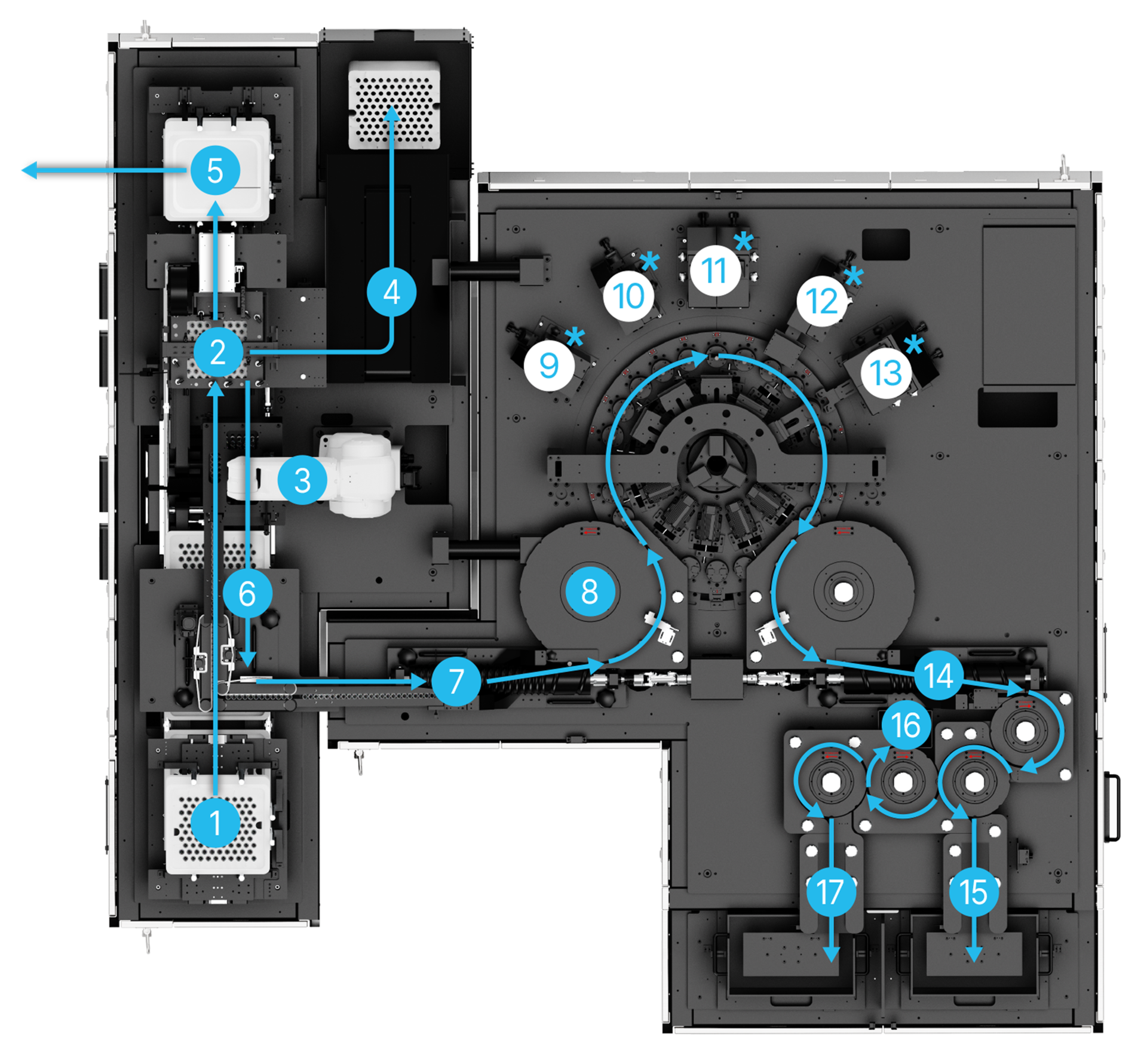

Unit	#	Item	Key Features & Advantages
Loading Unit	1	Tubs Loader	100pcs/6tubs=600pcs, 12분마다 1회 로딩
	2	Empty Tub Unloader	Tub 내 Nest Loading 후 남은 Empty Tub를 적재
	3	De-nesting Robot	부드러운 핸들링으로 파손 방지, 기포 발생률을 현저히 낮춤
	4	Empty Nest Unloader	Nest 내 Syringe를 Loading 후 남은 Empty Nest를 적재
	5	Infeeder	Syringe의 신속하고 연속적인 공급
Test Unit	6	L-Timing Screw	검사를 위해 시린지 180도 반전
	7	Turret (CAM index)	CAM을 이용한 정렬, 제품 균질화 수행 연속 검사 기능 시린지를 그립하여 제품에 따라 (액체, 서스펜션, 점성, 겔) 회전 속도 조절
	8	1st Vision (1pcs)	용액 내 백색 이물 검사	360° 회전 분할검사. 최소 검출크기 : 30um, 정확도 보장 최소 검출 크기 : 100um 고휘도 LED, 고해상도 디지털 카메라로 고속·정밀 판독 시린지 내외부 분리 검출 기술 특허 출원
	9	2nd Vision (1pcs)	용액 내 투명, 반투명(유리, 섬유 etc) 비반사 이물 검사. 특수 제작 비젼 및 알고리즘 적용
	10	3rd Vision (2pcs)	용액 내 흑색 이물, 버블(딥러닝 기포 분류 알고리즘), 충진량, 외관, 숄더 검사
	11	4th Vision (1pcs)	캡 꺾임, 측면 외부 오염, 캡 파손 검사
	12	5th Vision (2pcs)	Stopper Top/Side 내외부 이물, 외부 오염, 외관, 누액 검사.
Unloading Unit	13	U-Timing Screw	언로딩을 위한 시린지 반전
	14	Outfeed Index	Fail, Re-try(고객 요청 사양에 따른 시료 재검), Pass 경로로 분류 배출
	15	Pass Outlet	Pass 라인으로 배출 (In-line 배출 구성 가능)
	16	Fail Outlet	Fail 라인으로 배출
	17	Retry Outlet	Retry 라인으로 배출

Unit	#	Item	Key Features & Advantages
Loading Unit	1	Tubs Loader	100pcs/6tubs=600pcs, 12분마다 1회 로딩
	2	Empty Tub Unloader	Tub 내 Nest Loading 후 남은 Empty Tub를 적재
	3	De-nesting Robot	부드러운 핸들링으로 파손 방지, 기포 발생률을 현저히 낮춤
	4	Empty Nest Unloader	Nest 내 Syringe를 Loading 후 남은 Empty Nest를 적재
	5	Infeeder	Syringe의 신속하고 연속적인 공급
Test Unit	6	L-Timing Screw	검사를 위해 시린지 180도 반전
	7	Turret (CAM index)	ㆍ CAM을 이용한 정렬, 제품 균질화 수행 ㆍ 연속 검사 기능 ㆍ 시린지를 그립하여 제품에 따라 (액체, 서스펜션, 점성, 겔) 회전 속도 조절
	8	1st Vision (1pcs)	용액 내 백색 이물 검사	ㆍ 360° 회전 분할검사. ㆍ 최소 검출크기 : 30um, 정확도 보장 최소 검출 크기 : 100um ㆍ 고휘도 LED, 고해상도 디지털 카메라로 고속·정밀 판독 ㆍ 시린지 내외부 분리 검출 기술 특허 출원
	9	2nd Vision (1pcs)	용액 내 투명, 반투명(유리, 섬유 etc) 비반사 이물 검사. 특수 제작 비젼 및 알고리즘 적용
	10	3rd Vision (2pcs)	용액 내 흑색 이물, 버블(딥러닝 기포 분류 알고리즘), 충진량, 외관, 숄더 검사
	11	4th Vision (1pcs)	캡 꺾임, 측면 외부 오염, 캡 파손 검사
	12	5th Vision (2pcs)	Stopper Top/Side 내외부 이물, 외부 오염, 외관, 누액 검사
Unloading Unit	13	U-Timing Screw	언로딩을 위한 시린지 반전
	14	Outfeed Index	Fail, Re-try(고객 요청 사양에 따른 시료 재검), Pass 경로로 분류 배출
	15	Pass Outlet	Pass 라인으로 배출 (In-line 배출 구성 가능)
	16	Fail Outlet	Fail 라인으로 배출
	17	Retry Outlet	Retry 라인으로 배출

대분류	소분류	상세
Highlights	Model Name	Automated Syringe Inspection System 50
	Model number	HBSI-50
	Machine Type	Semi-Auto (De-nesting, In-line Connection Available)
	Speed	50 pcs/min
Inspection object	Container Type	Pre-filled Syringes
	Product State	점성(default), 액체, 서스펜션, 젤(Optional)
	Container Size	1 ml, 3ml, 5ml convertible
Inspection items	Cosmetic	시린지 배럴, 캡, 숄더, 숄더, 스토퍼 (Default) / 플렌지, 니들쉴드(Optional)
	Particle	내외부 이물, 기포 검사
	Fill Level	충진 레벨 검사
Machine Unit Configuration	Tubes Loader, De-nester, In-feeder	Tub 로딩, 디네스팅, 시린지 공급
	Timing Screw	180° 시린지 반전
	Inspection Stations	5 Inspection 스테이션 (추가 가능)
	Sub Index	물류이송 및 Pass/Re-inspect/Fail 분류 배출
	Re-nester	Optional
	Recirculation	No
Software	HMI (Human Machine Interface)	사용자 친화적인 인터페이스로 레서피 관리, 실시간검사뷰어, 검사내역확인, 감사추적, 보안관리 및 사용자 권한 관리, 보고서 작성, Maintenance 예측 알람 기능
	Audit Trail	감사 추적 기능으로 활동로그, 변경기록, 사용자 정보, 타임스탬프 추적으로 검사내역 및 보안 관리
	Regulation	USFDA 21CFR Part 11 규정 준수
	Deep-learning	룰베이스로 정확도가 떨어지는 기포, 미세입자, 스토퍼 패턴 상단의 이물과 같은 복잡한 결함을 학습하고 정확히 검출
	Rule-based	명확한 규칙을 기반으로 외관 결함이나 단순 패턴의 결함을 빠르게 검출
	Fail Safe	불량품의 확실한 제거 - 이중확인, 라인중단, 경고음, 자동기록
Hardware	Vision Cameras	Resolution : 1.6MP / 5.0MP Shutter : Global Shutter Pixels : 1440x1080 / 2448 x 2048 Max. Framerate : 276fps / 98fps Interface : CoaXpress Type : Area camera
	Light	고휘도 LED, 편광기술 적용, Non-reflective 이물 전용 특수 광학 장치 적용
	Monitor	21.5” 터치 스크린
Mechanical configuration	Interface	Ethernet connection
	Controller	PC / PLC
	Power	De-nester : 220V 3phase, 30A, 10.9kW
	Power	Tester : 220V 3phase, 40A, 11.6kW
	Air	2Phase, 12Ø, Air Tube, 0.5~0.6MPa
	Noise level	<75db

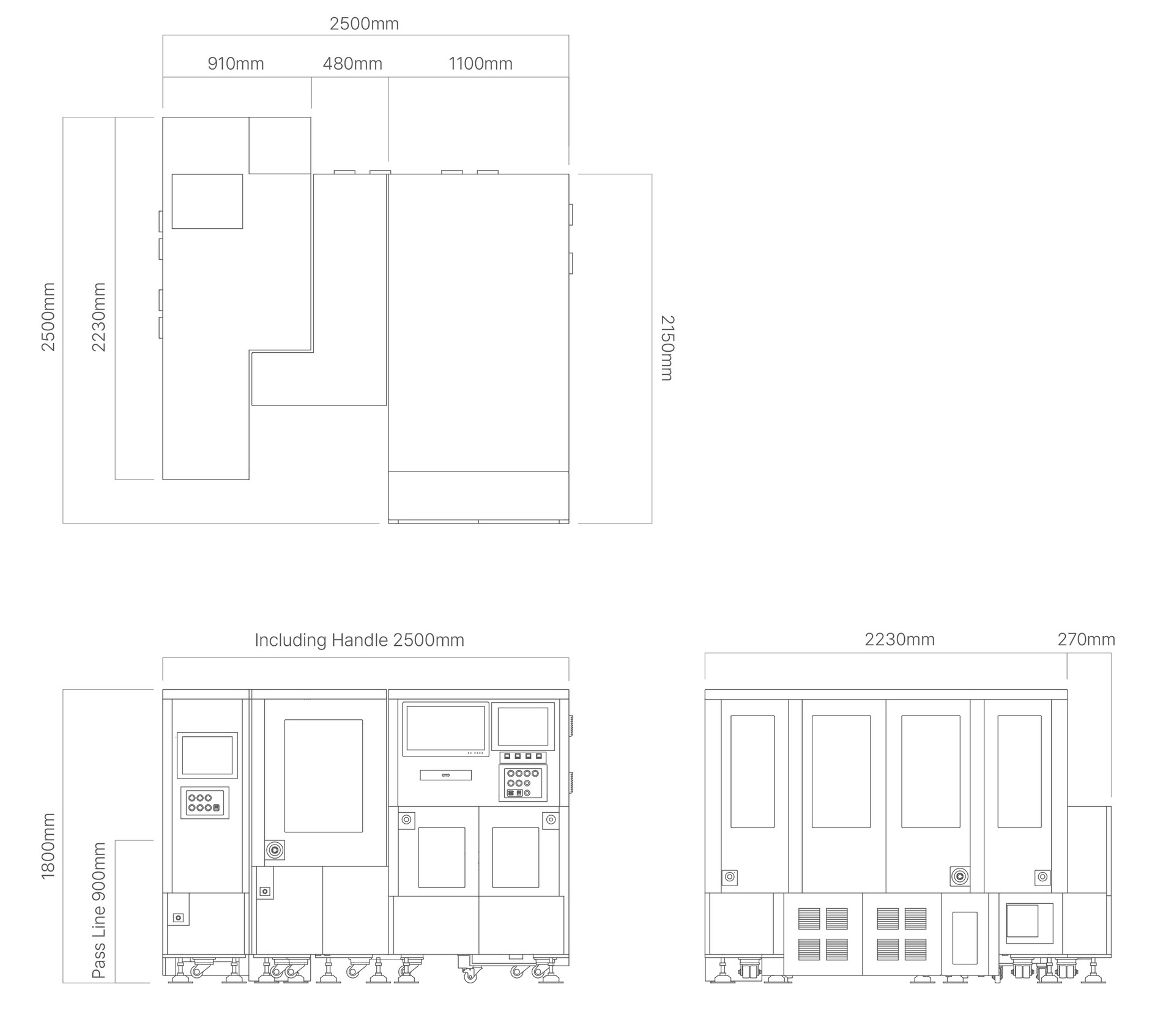

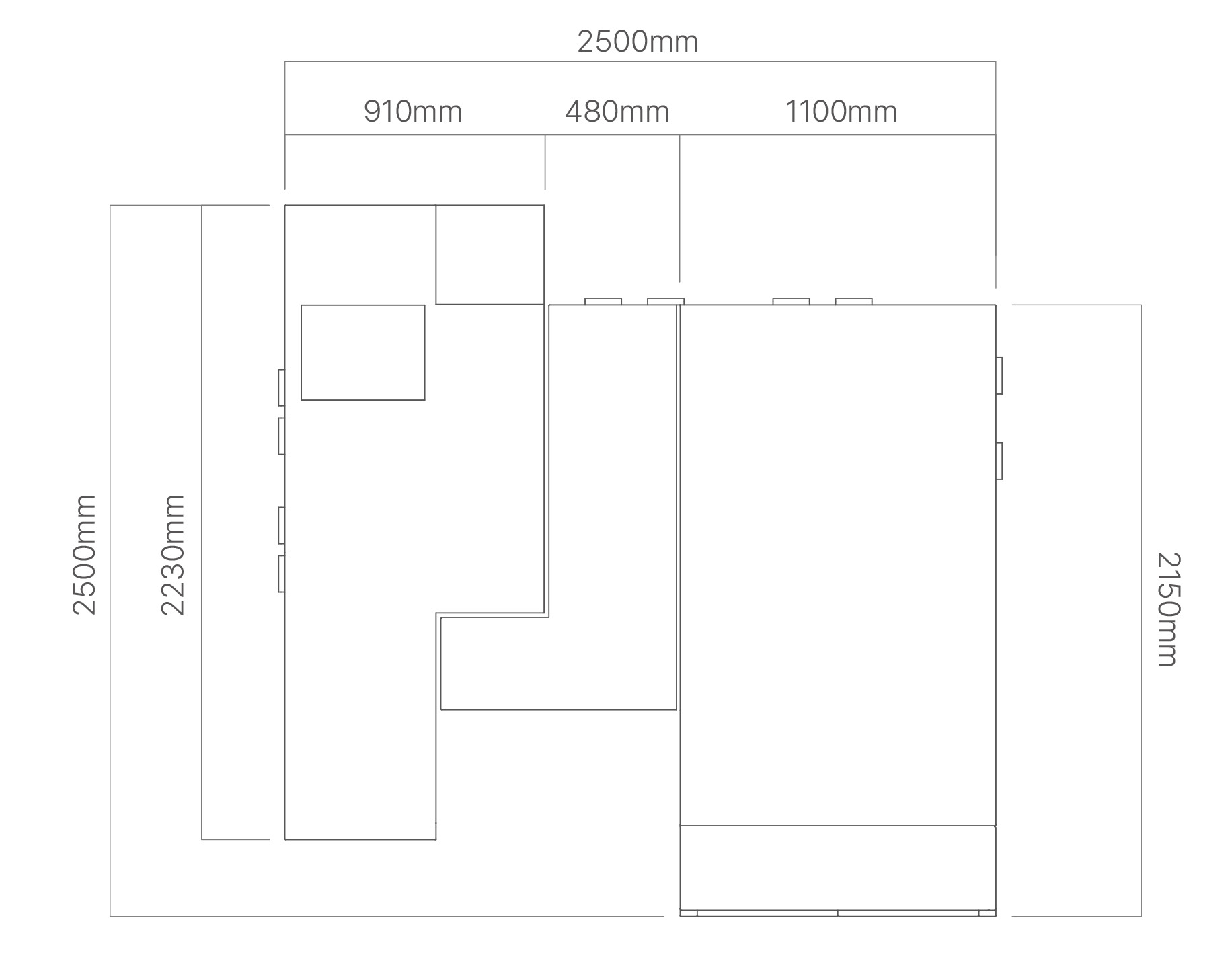

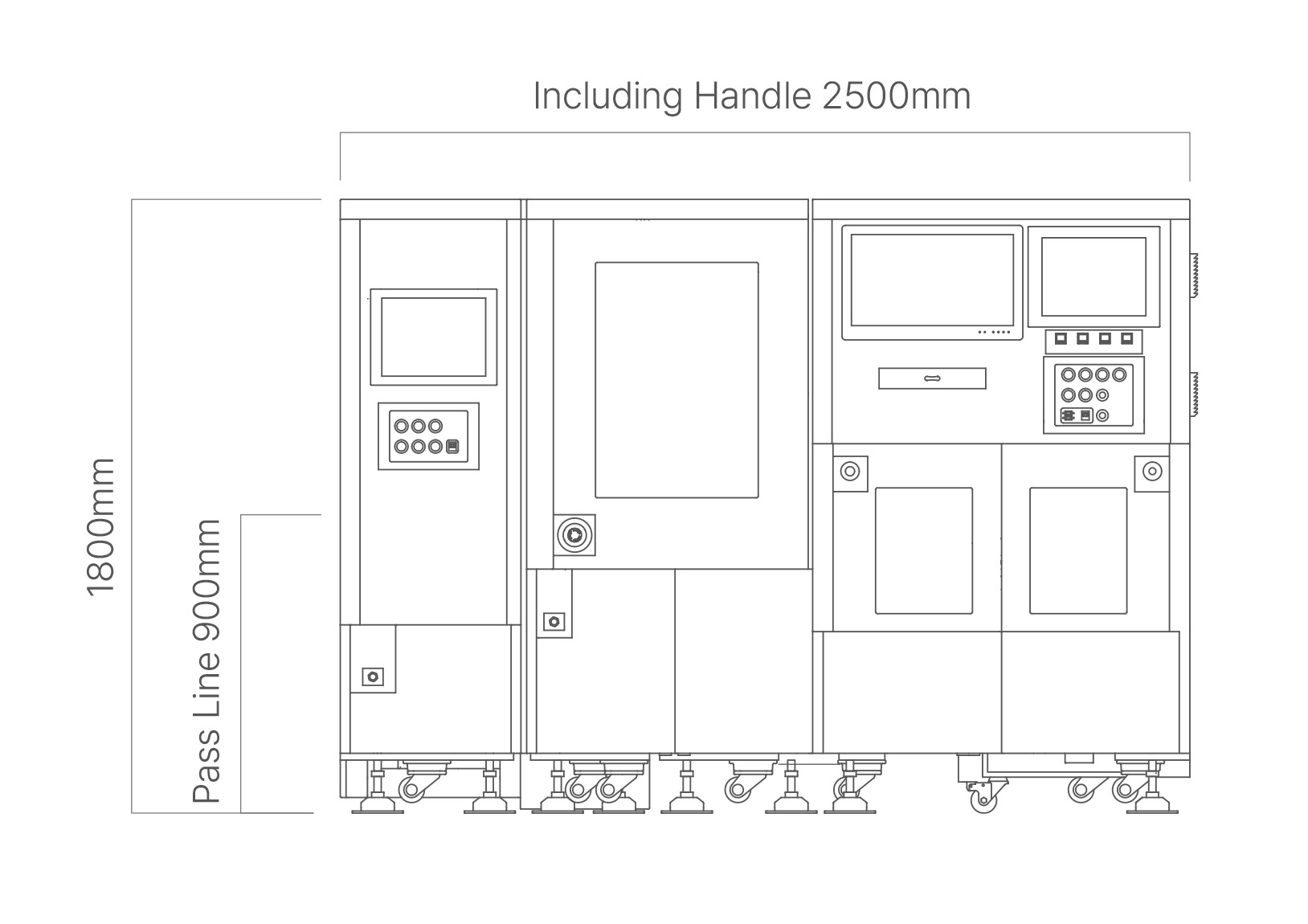

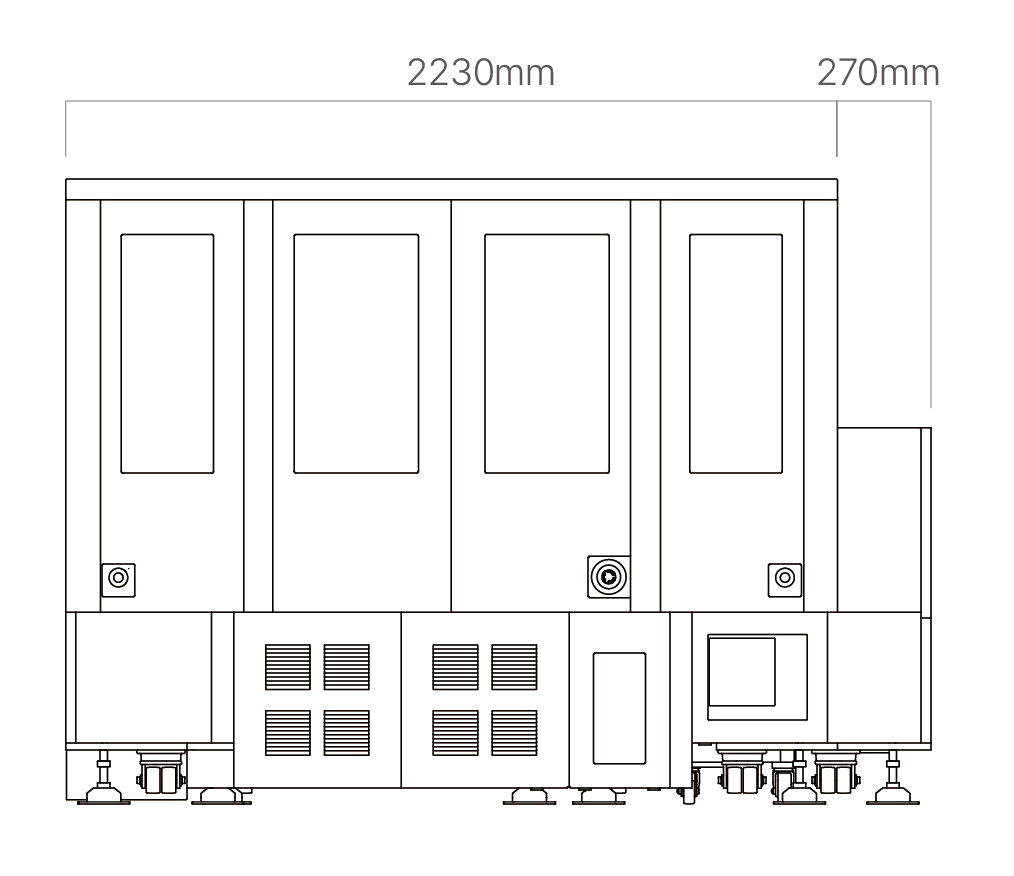

	Dimensions	2,500 (W) x 2,500(D) x 1,800(H) mm : 6.25m²
	Weight	2.5 tons

대분류	소분류	상세
Highlights	Model Name	Automated Syringe Inspection System 50
	Model number	HBSI-50
	Machine Type	Semi-Auto (De-nesting, In-line Connection Available)
	Speed	50 pcs/min
Inspection object	Container Type	Pre-filled Syringes
	Product State	점성(default), 액체, 서스펜션, 젤(Optional)
	Container Size	1 ml, 3ml, 5ml convertible
Inspection items	Cosmetic	시린지 배럴, 캡, 숄더, 숄더, 스토퍼 (Default) / 플렌지, 니들쉴드(Optional)
	Particle	내외부 이물, 기포 검사
	Fill Level	충진 레벨 검사
Machine Unit Configuration	Tubs Loader, De-nester, In-feeder	Tub 로딩, 디네스팅, 시린지 공급
	Timing Screw	180° 시린지 반전
	Inspection Stations	5 Inspection 스테이션 (추가 가능)
	Sub Index	물류이송 및 Pass/Fail/Retry 분류 배출
	Tub, Nest Recirculation	No
Software	HMI (Human Machine Interface)	사용자 친화적인 인터페이스로 레서피 관리, 실시간검사뷰어, 검사내역확인, 감사추적, 보안관리 및 사용자 권한 관리, 보고서 작성, Maintenance 예측 알람 기능
	Audit Trail	감사 추적 기능으로 활동로그, 변경기록, 사용자 정보, 타임스탬프 추적으로 검사내역 및 보안 관리
	Regulation	USFDA 21CFR Part 11 규정 준수
	Deep-learning	룰베이스로 정확도가 떨어지는 기포, 미세입자, 스토퍼 패턴 상단의 이물과 같은 복잡한 결함을 학습하고 정확히 검출
	Rule-based	명확한 규칙을 기반으로 외관 결함이나 단순 패턴의 결함을 빠르게 검출
	Fail Safe	불량품의 확실한 제거 - 이중확인, 라인중단, 경고음, 자동기록
Hardware	Vision Cameras	Resolution : 1.6MP / 5.0MP Shutter : Global Shutter Pixels : 1440x1080 / 2448 x 2048 Max. Framerate : 276fps / 98fps Interface : CoaXpress Type : Area camera
	Light	고휘도 LED, 편광기술 적용, Non-reflective 이물 전용 특수 광학 장치 적용
	Monitor	21.5” 터치 스크린
Mechanical configuration	Interface	Ethernet connection
	Controller	PC / PLC
	Power	De-nester : 220V 3phase, 30A, 10.9kW
	Power	Tester : 220V 3phase, 40A, 11.6kW
	Air	2Phase, 12Ø, Air Tube, 0.5~0.6MPa
	Noise level	<75db

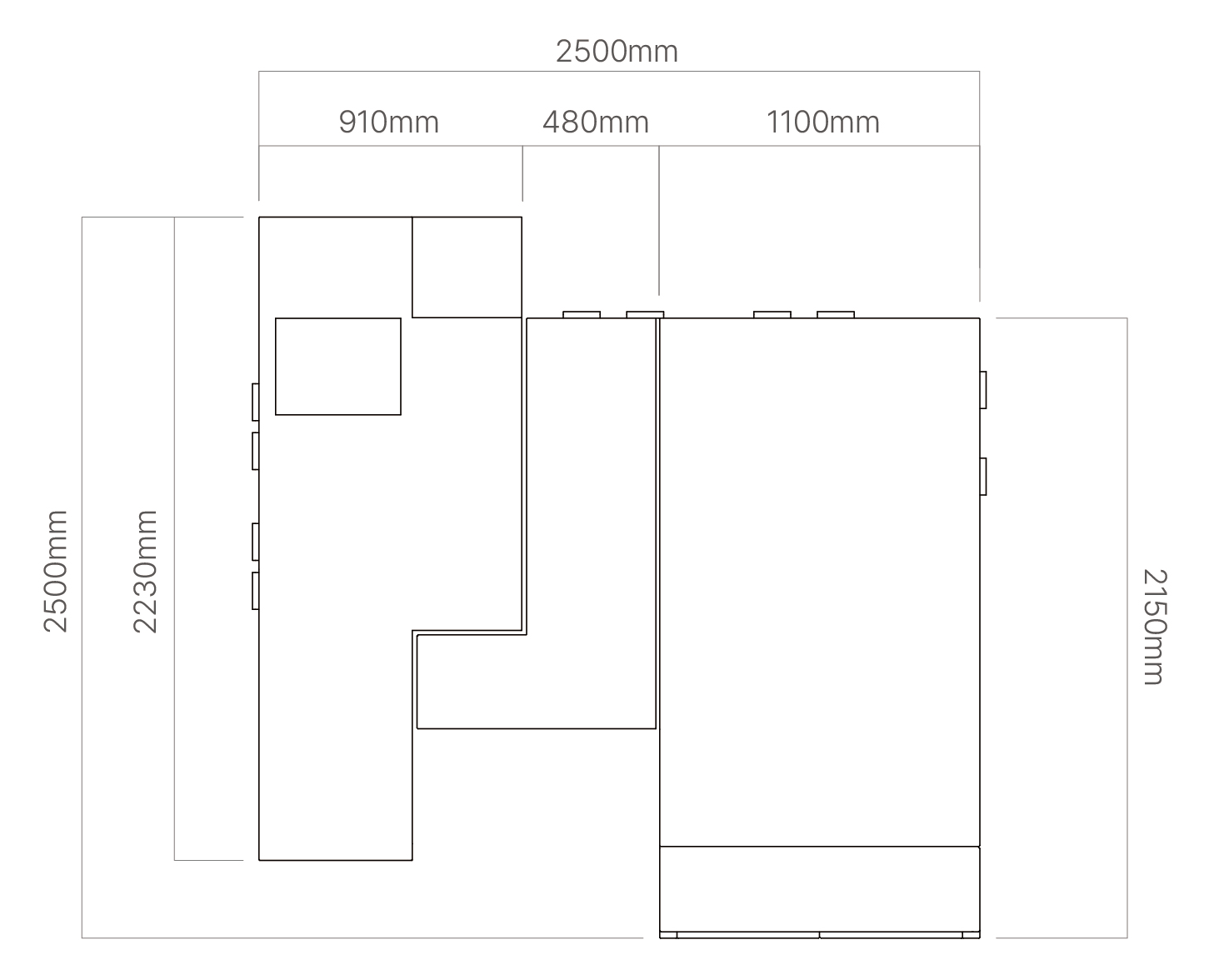

	Dimensions	2,500 (W) x 2,500(D) x 1,800(H) mm : 6.25m²
	Weight	2.5 tons
