대분류 | 소분류 | 상세 |

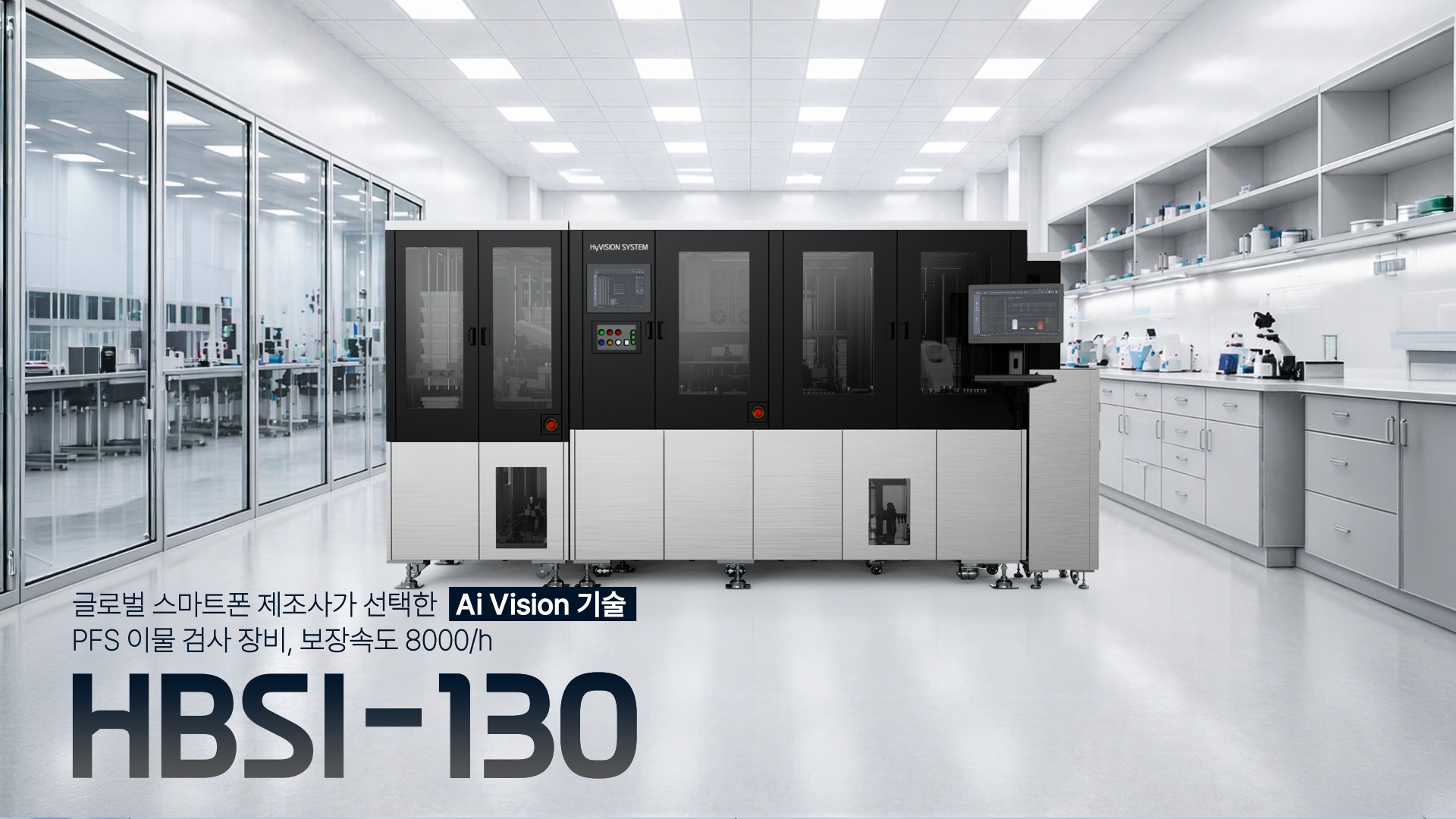

| Highlights | Model Name | Automated Syringe Inspection System 130 |
| Model number | HBSI-130 |
| Machine Type | Semi-Auto (De-nesting & Re-nesting) |
| Speed | 130 pcs/min |
| Inspection object | Container Type | Pre-filled Syringes |
| Product State | 점성(default), 액체, 서스펜션, 젤(Optional) |
| Container Size | 1 ml, 3ml, 5ml convertible |
| Inspection items | Cosmetic | 시린지 배럴, 캡, 숄더, 숄더, 스토퍼, 플렌지 (Default) / 니들쉴드(Optional) |
| Particle | 내외부 이물, 기포 검사 |
| Fill Level | 충진 레벨 검사 |

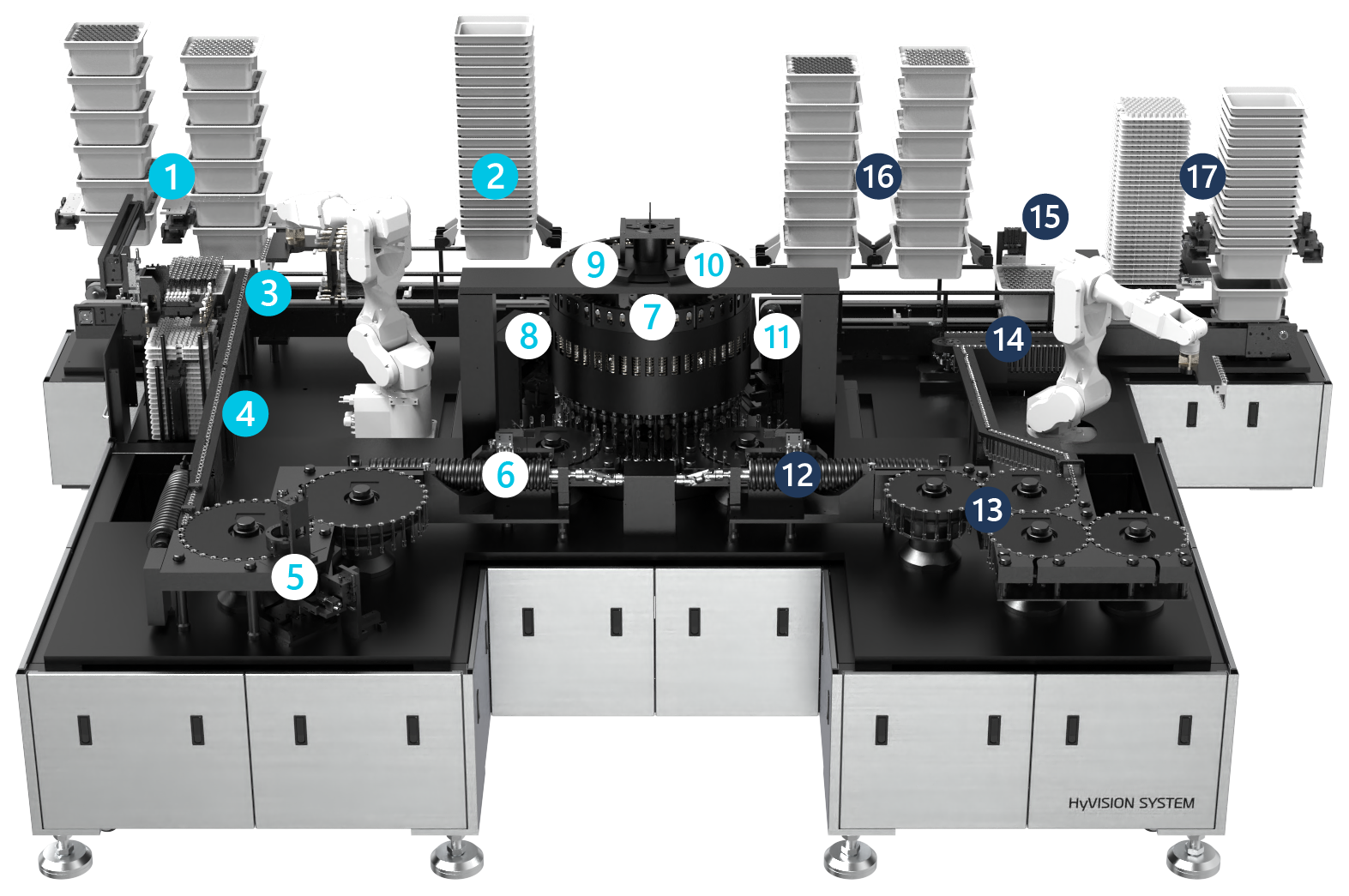

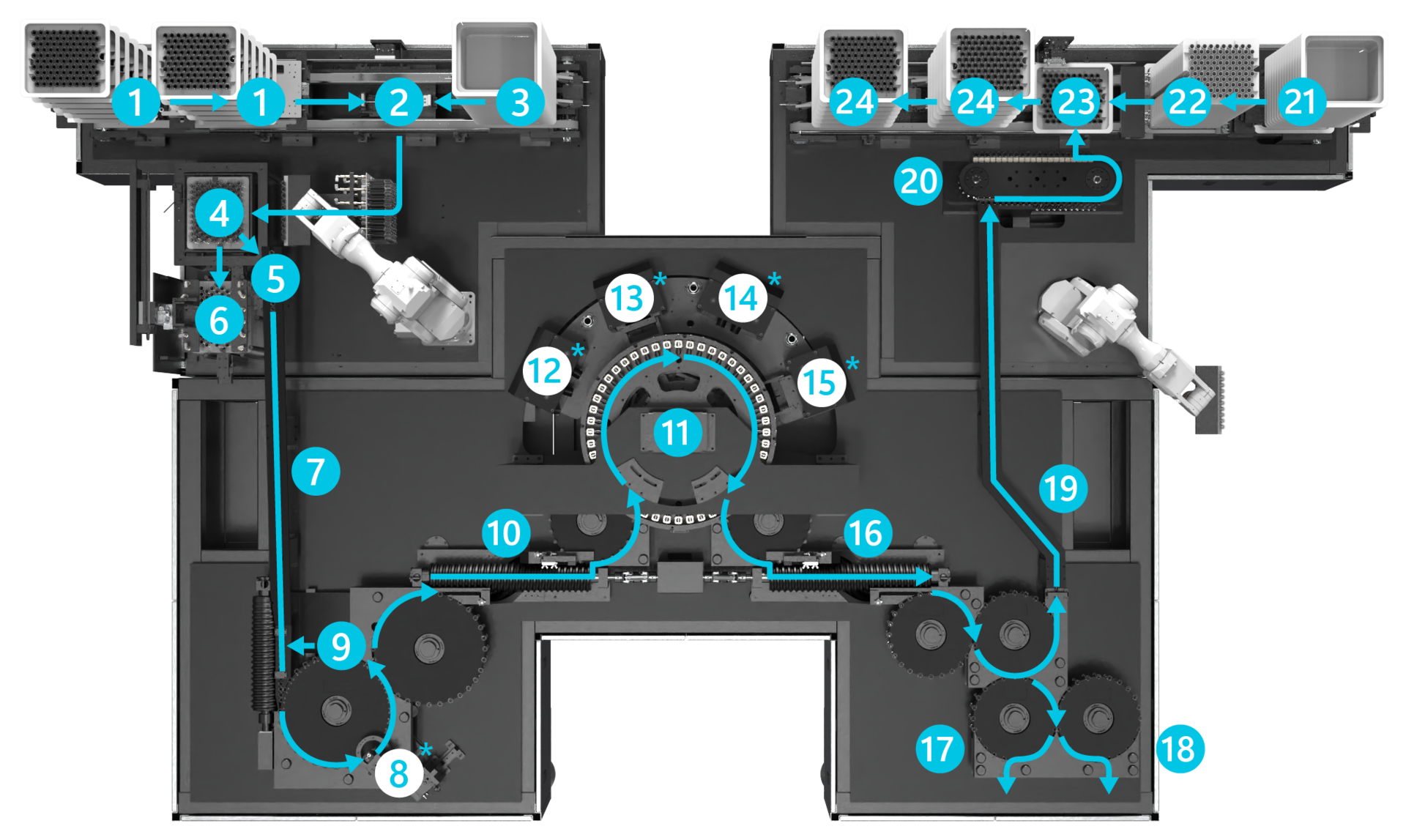

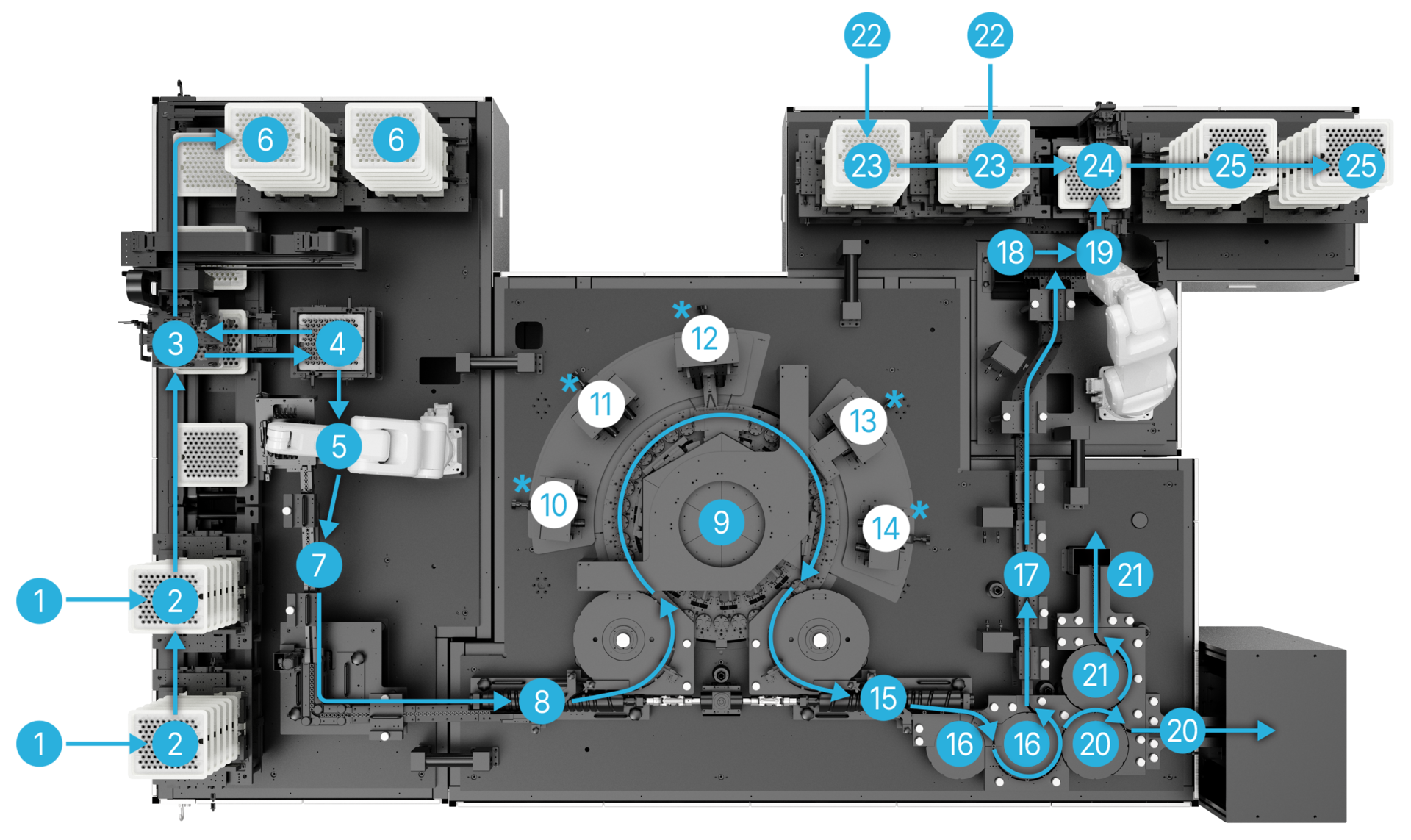

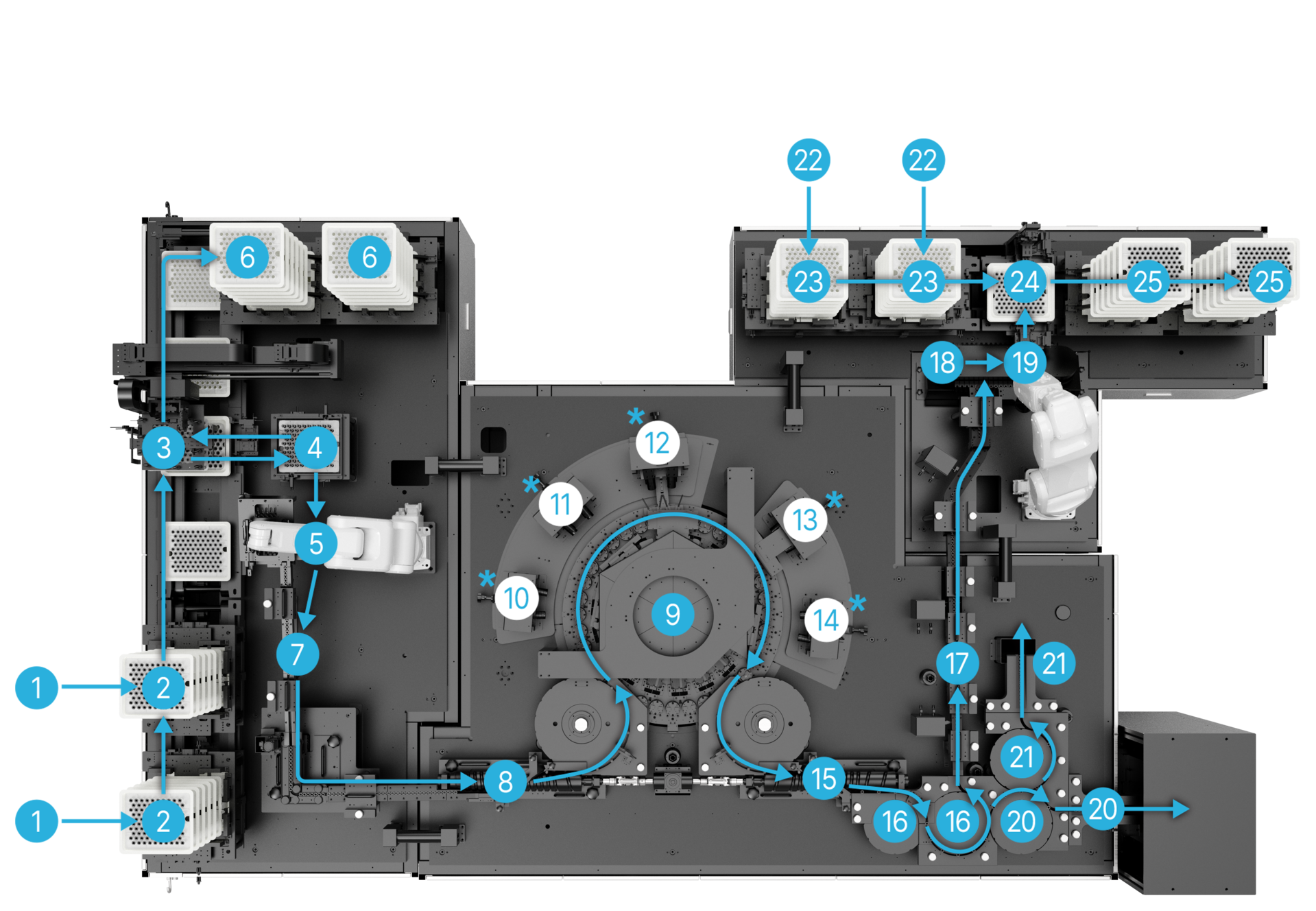

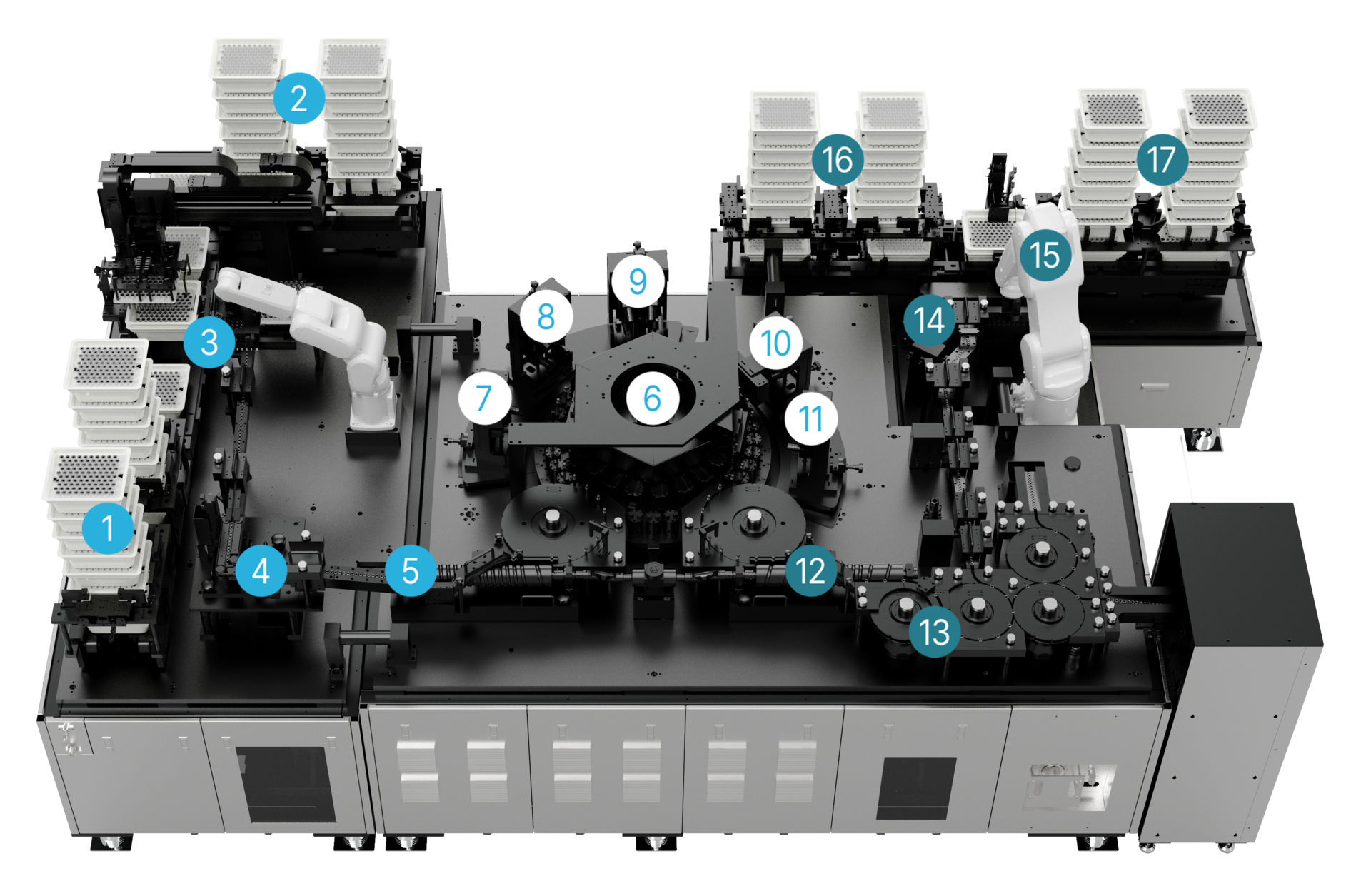

| Machine Unit Configuration | Tubs Loader, De-nester, In-feeder | Tub 로딩, 디네스팅, 시린지 공급 |
| Timing Screw | 180° 시린지 반전 |
| Inspection Stations | 1 Pre-inspection 스테이션, 4 Inspection 스테이션 (추가 가능) |
| Sub Index | 물류이송 및 Pass/Re-inspect/Fail 분류 배출 |
| Outfeeder/Re-nester | 시린지 회수, 리네스팅 |
| Tub, Nest Recirculation | No |
| Software | HMI (Human Machine Interface) | 사용자 친화적인 인터페이스로 레서피 관리, 실시간검사뷰어, 검사내역확인, 감사추적, 보안관리 및 사용자 권한 관리, 보고서 작성, Maintenance 예측 알람 기능 |
| Audit Trail | 감사 추적 기능으로 활동로그, 변경기록, 사용자 정보, 타임스탬프 추적으로 검사내역 및 보안 관리 |
| Regulation | USFDA 21CFR Part 11 규정 준수 |
| Deep-learning | 룰베이스로 정확도가 떨어지는 기포, 미세입자, 스토퍼 패턴 상단의 이물과 같은 복잡한 결함을 학습하고 정확히 검출 |
| Rule-based | 명확한 규칙을 기반으로 외관 결함이나 단순 패턴의 결함을 빠르게 검출
|
| Fail Safe | 불량품의 확실한 제거 - 이중확인, 라인중단, 경고음, 자동기록 |
| Hardware | Vision Cameras | Resolution : 1.6MP / 5.0MP Shutter : Global Shutter Pixels : 1440x1080 / 2448 x 2048 Max. Framerate : 276fps / 96fps Interface : CoaXpress Type : Area camera |
| Light | 고휘도 LED, 편광기술 적용, Non-reflective 이물 전용 특수 광학 장치 적용, RGB (Optional) |
| Monitor | 21.5” 터치 스크린 |
| Mechanical configuration | Interface | Ethernet connection |
| Controller | PC / PLC |
| Power | 220V 3phase, 30A, 11.4kW |
| Air | 3Phase, 12Ø, Air Tube, 0.5~0.6MPa |
| Noise level | <75db |

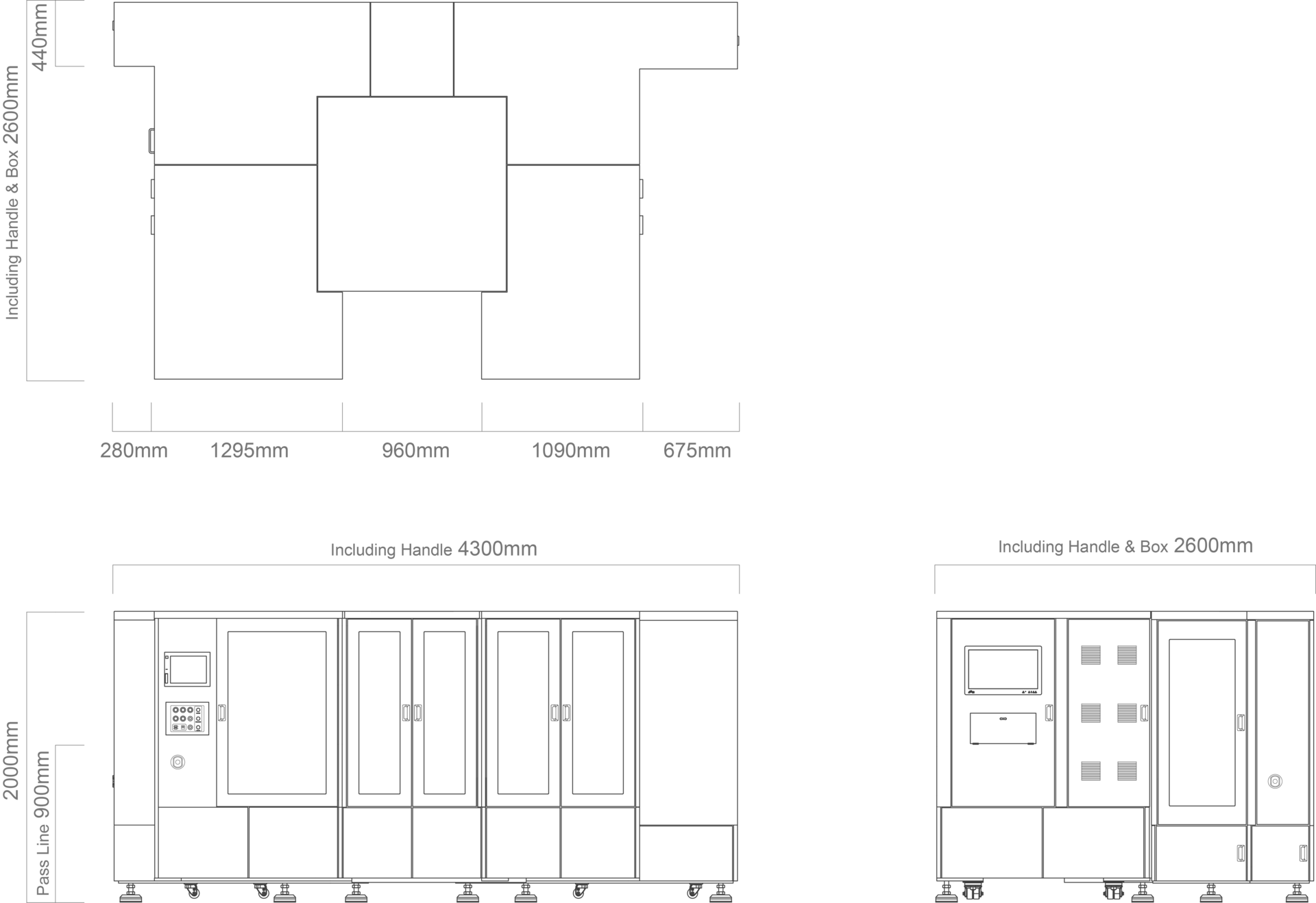

| Dimensions | 4,300 (W) x 2,600(D) x 2,000(H) mm : 11.2m² |
| Weight | 3 tons |
